راهنمای جامع عیب‌یابی شارژ کنترلر خورشیدی + راهکارهای حل مشکل

سیستم‌های برق خورشیدی (فتوولتائیک) از بخش‌های مختلفی تشکیل شده‌اند که هر کدام وظیفه مشخصی را بر عهده دارند. در این میان، شارژ کنترلر خورشیدی (Solar Charge Controller) به عنوان مغز متفکر و مدیریت‌کننده جریان و ولتاژ ورودی به باتری‌ها عمل می‌کند. اگر شارژ کنترلر دچار مشکل شود، کل سیستم خورشیدی شما از کار می‌افتد یا آسیب‌های جدی و هزینه‌بری به باتری‌ها وارد می‌شود.

در این مقاله تخصصی از فروشگاه برق خورشیدی تک اینورتر، قصد داریم به بررسی رایج‌ترین مشکلات شارژ کنترلرهای خورشیدی (PWM و MPPT)، علت بروز آن‌ها و روش‌های گام‌به‌گام عیب‌یابی و رفع آن‌ها بپردازیم. با ما همراه باشید.

آشنایی کوتاه با نقش شارژ کنترلر در سیستم خورشیدی

قبل از شروع عیب‌یابی، باید بدانیم این قطعه دقیقاً چه کاری انجام می‌دهد. شارژ کنترلر خورشیدی وظیفه دارد:

• جلوی شارژ بیش از حد (Overcharge) باتری‌ها را بگیرد.
• از تخلیه کامل و آسیب‌رسان باتری‌ها (Over-discharge) جلوگیری کند.
• مانع از برگشت جریان شبانه از باتری به سمت پنل‌های خورشیدی شود.
• شارژ کنترلرها به دو دسته کلی PWM (Pulse Width Modulation) و MPPT (Maximum Power Point Tracking) تقسیم می‌شوند. مدل‌های MPPT بازدهی بالاتری دارند اما عیب‌یابی هر دو نوع شباهت‌های زیادی به یکدیگر دارد.

نشانه‌های خرابی یا عملکرد نادرست شارژ کنترلر

چگونه بفهمیم شارژ کنترلر ما خراب است؟ معمولاً علائم زیر نشان‌دهنده وجود مشکل در این قطعه یا اتصالات آن است:

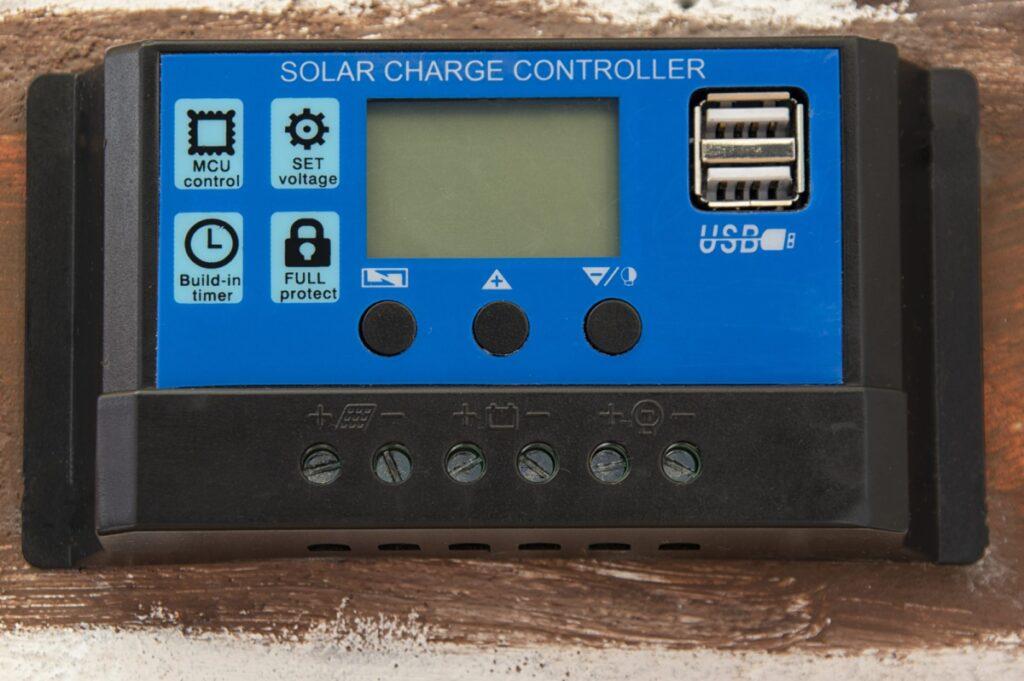

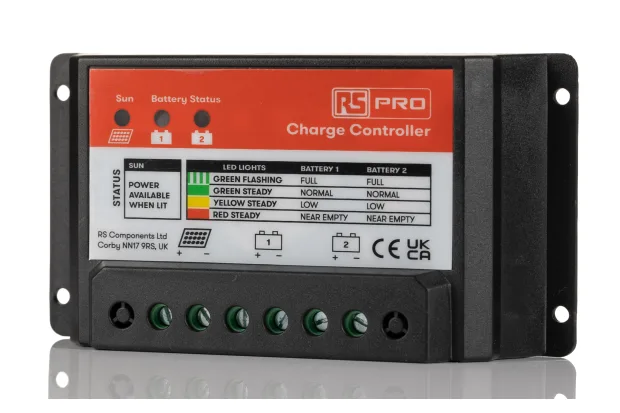

• روشن نشدن صفحه نمایش (LCD) یا LEDهای دستگاه.
• عدم شارژ شدن باتری‌ها با وجود آفتاب مناسب.
• نمایش کدهای خطا (Error Codes) روی نمایشگر.
• داغ شدن بیش از حد بدنه شارژ کنترلر.
• ولتاژ غیرعادی در خروجی باتری یا خروجی بار (Load).
• خاموش و روشن شدن مداوم دستگاه.

راهنمای گام‌به‌گام عیب‌یابی مشکلات رایج شارژ کنترلر

در این بخش، مشکلات متداول را به صورت تفکیک شده بررسی و راهکار حل هر کدام را ارائه می‌دهیم.

مشکل ۱: صفحه نمایش (LCD) یا چراغ‌های LED شارژ کنترلر روشن نمی‌شوند

این یکی از رایج‌ترین مشکلات است. در ۹۰ درصد مواقع، این مشکل به دلیل قطع ارتباط با باتری رخ می‌دهد، چرا که شارژ کنترلرها برق خود را برای روشن شدن از باتری می‌گیرند، نه پنل خورشیدی!

مراحل عیب‌یابی و رفع مشکل:

1. بررسی ولتاژ باتری: با استفاده از یک مولتی‌متر دیجیتال، ولتاژ ترمینال‌های باتری را اندازه بگیرید. اگر ولتاژ باتری بسیار پایین باشد (مثلاً زیر ۹ ولت برای سیستم ۱۲ ولتی)، شارژ کنترلر روشن نخواهد شد.
2. بررسی فیوزها: فیوز بین باتری و شارژ کنترلر را چک کنید. در صورت سوختن فیوز، آن را تعویض کنید.
3. بررسی اتصالات و کابل‌ها: مطمئن شوید کابل‌های متصل به ترمینال BATTERY شارژ کنترلر شل نشده باشند و قطب مثبت (+) و منفی (-) به درستی وصل شده باشند (عدم اتصال معکوس).
4. تست مستقیم: سیم‌های باتری را مستقیماً به ورودی باتری شارژ کنترلر وصل کنید تا مطمئن شوید قطعی در مسیر سیم‌کشی وجود ندارد.

مشکل ۲: باتری‌ها شارژ نمی‌شوند (جریان ورودی صفر است)

آفتاب مستقیماً به پنل‌ها می‌تابد، اما جریان شارژ روی نمایشگر صفر نشان داده می‌شود یا چراغ وضعیت شارژ خاموش است.

مراحل عیب‌یابی و رفع مشکل:

1. بررسی ولتاژ پنل خورشیدی (PV): کابل‌های پنل خورشیدی را از ترمینال PV شارژ کنترلر جدا کرده و ولتاژ آن‌ها را با مولتی‌متر اندازه بگیرید. این ولتاژ باید متناسب با مشخصات پنل (مثلاً بالای ۱۸ ولت برای پنل ۱۲ ولتی اسمی) باشد. اگر ولتاژ صفر بود، مشکل از پنل یا کابل‌کشی آن است.
2. بررسی قطبیت پنل: مطمئن شوید مثبت و منفی کابل‌های پنل خورشیدی به درستی به ترمینال PV متصل شده‌اند.
3. بررسی ظرفیت و تنظیمات ولتاژ: بررسی کنید که آیا ولتاژ پنل خورشیدی برای شارژ کنترلر تعریف شده است یا خیر. در کنترلرهای MPPT، ولتاژ پنل باید حداقل چند ولت بیشتر از ولتاژ باتری باشد تا فرآیند شارژ آغاز شود.
4. وضعیت شارژ کامل باتری: اگر باتری کاملاً پر باشد (Float Stage)، شارژ کنترلر به طور خودکار جریان را به حداقل یا صفر می‌رساند تا از آسیب به باتری جلوگیری کند. این یک عملکرد طبیعی است، نه خرابی!

مشکل ۳: ولتاژ باتری بیش از حد بالا می‌رود (Overcharging)

اگر ولتاژ باتری از حد مجاز (مثلاً ۱۴.۴ تا ۱۴.۸ ولت برای باتری‌های سرب اسیدی ۱۲ ولتی) فراتر رود، باتری داغ کرده و بوی اسید یا گاز به مشام می‌رسد. این وضعیت بسیار خطرناک است و می‌تواند باعث انفجار باتری شود.

مراحل عیب‌یابی و رفع مشکل:

1. تنظیم اشتباه نوع باتری: وارد تنظیمات شارژ کنترلر شوید و مطمئن شوید نوع باتری (سرب اسیدی، ژل، AGM یا لیتیومی) به درستی انتخاب شده است. هر باتری الگوریتم شارژ متفاوتی دارد.

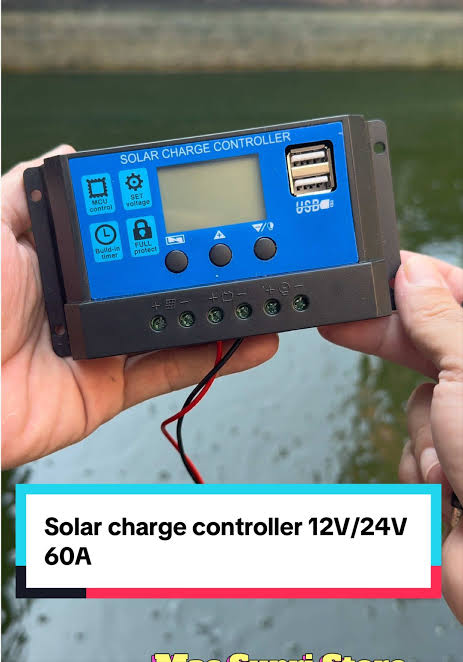

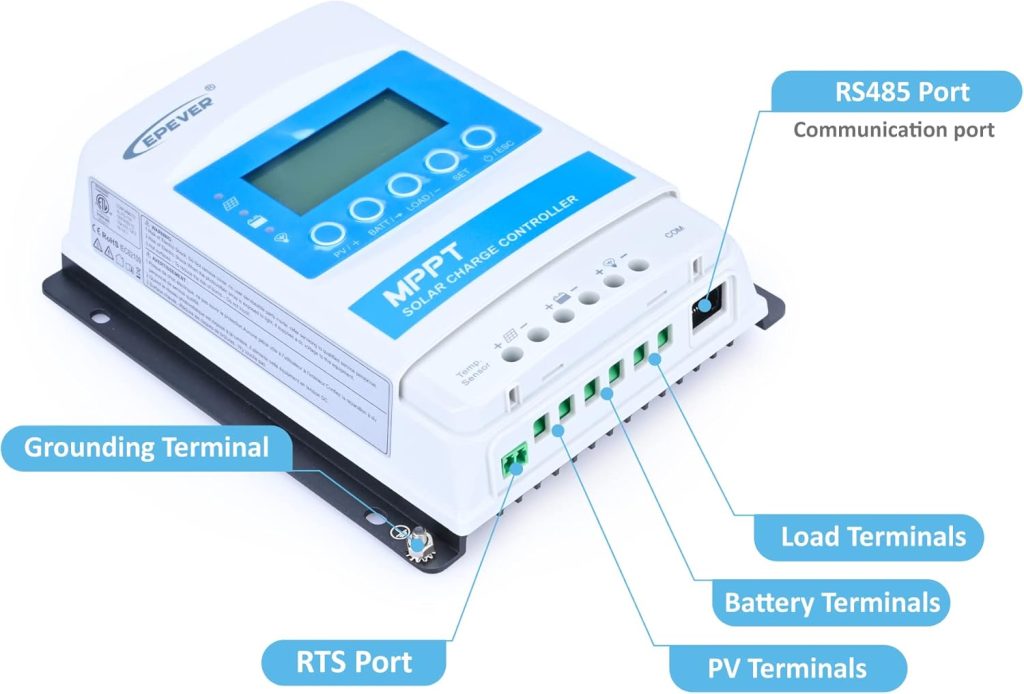

2. خرابی سنسور دما (RTS): اگر سیستم شما دارای سنسور دمای خارجی است، مطمئن شوید سنسور درست کار می‌کند. خرابی این سنسور باعث می‌شود شارژ کنترلر دمای باتری را اشتباه تشخیص داده و ولتاژ بالایی اعمال کند.
3. سوختن ماسفت‌های داخلی (MOSFET): اگر ترانزیستورهای سوئیچینگ داخلی شارژ کنترلر اتصال کوتاه شوند، برق پنل بدون هیچ کنترلی مستقیماً به باتری می‌رسد. در این حالت باید شارژ کنترلر را تعویض کنید. برای تهیه شارژ کنترلر اورجینال می‌توانید به فروشگاه برق خورشیدی تک اینورتر مراجعه نمایید.

مشکل ۴: خروجی بار (Load Terminals) کار نمی‌کند

بسیاری از شارژ کنترلرها دارای یک خروجی مستقیم به نام Load برای مصرف‌کننده‌های DC (مانند لامپ‌های ۱۲ ولت) هستند. گاهی این خروجی برق ندارد.

مراحل عیب‌یابی و رفع مشکل:

1. فعال بودن حفاظت LVD: حفاظت قطع ولتاژ پایین (Low Voltage Disconnect) فعال شده است. یعنی ولتاژ باتری به حدی افت کرده که کنترلر برای حفظ سلامت باتری، خروجی بار را قطع کرده است. باید منتظر بمانید تا باتری دوباره شارژ شود.
2. بررسی تنظیمات تایمر: برخی کنترلرها تنظیمات زمان‌بندی دارند (مثلاً فقط روشن شدن در شب). تنظیمات مربوط به حالت Load (معمولاً حالت ۲۴ ساعته یا دستی) را بررسی کنید.
3. اتصال کوتاه یا جریان کشی بیش از حد: اگر جریان مصرفی دستگاه متصل به خروجی Load بیشتر از آمپر نامی شارژ کنترلر باشد، خروجی به سرعت قطع می‌شود. مصرف‌کننده را مستقیماً به باتری (با فیوز مناسب) وصل کنید و وضعیت را بسنجید.

مشکل ۵: داغ شدن بیش از حد بدنه شارژ کنترلر (Overheating)

گرم شدن دستگاه تا حدی طبیعی است، اما داغ شدن بیش از حد (به طوری که نتوان به آن دست زد) غیرطبیعی است.

مراحل عیب‌یابی و رفع مشکل:

1. عدم تهویه مناسب: شارژ کنترلر باید در مکانی نصب شود که جریان هوا به خوبی برقرار باشد و دور از تابش مستقیم خورشید یا منابع گرمازا باشد.
2. اضافه بار (Overload): آمپر پنل‌های متصل شده بیشتر از ظرفیت شارژ کنترلر است. برای مثال، اتصال پنل‌های با جریان ۳۰ آمپر به یک کنترلر ۲۰ آمپری باعث داغ شدن شدید و در نهایت سوختن آن می‌شود.
3. خرابی هیت‌سینک یا فن: در مدل‌های بزرگتر که دارای فن خنک‌کننده هستند، مطمئن شوید فن به درستی می‌چرخد و گرد و غبار مسیر هوا را مسدود نکرده است.

جدول خلاصه کدهای خطای رایج در شارژ کنترلرها

کدهای خطا بسته به برند دستگاه (مانند Epever، Lumiax، Phocos و …) متفاوت است، اما علائم کلی معمولاً به شرح زیر است:

نکات ایمنی بسیار مهم در هنگام عیب‌یابی

هنگام کار با سیستم‌های برق خورشیدی، رعایت نکات ایمنی زیر برای جلوگیری از برق‌گرفتگی، آتش‌سوزی یا سوختن تجهیزات الزامی است:

• ترتیب قطع و وصل کابل‌ها:
• در هنگام نصب: همیشه ابتدا باتری را به شارژ کنترلر وصل کنید و سپس پنل خورشیدی را.
• در هنگام جدا کردن: همیشه ابتدا پنل خورشیدی را قطع کنید و سپس باتری را. (قطع نکردن پنل قبل از باتری می‌تواند به سرعت به برد الکترونیکی شارژ کنترلر آسیب بزند).
• استفاده از ابزار عایق: همواره از پیچ‌گوشتی و ابزارهای دارای دسته عایق استفاده کنید تا از اتصال کوتاه ترمینال‌ها جلوگیری شود.
• پوشاندن پنل‌ها: در روزهای آفتابی، قبل از دست زدن به سیم‌های PV، روی پنل‌ها را با یک پارچه ضخیم بپوشانید تا ولتاژ خطرناکی تولید نکنند.

خرید قطعات اورجینال و خدمات پشتیبانی از “تک اینورتر”

اگر مراحل بالا را انجام دادید و متوجه شدید که شارژ کنترلر شما سوخته است یا کارایی لازم را ندارد، زمان آن رسیده که به فکر تهیه یک شارژ کنترلر جدید و باکیفیت باشید. استفاده از تجهیزات فیک یا بی‌کیفیت می‌تواند کل سرمایه‌گذاری شما در سیستم خورشیدی را به خطر بیندازد.

فروشگاه برق خورشیدی تک اینورتر، به عنوان یکی از مراجع تخصصی و معتبر در زمینه تامین تجهیزات برق خورشیدی در ایران، انواع شارژ کنترلرهای PWM و MPPT را از برندهای معتبر جهانی (مانند Epever، Tracer و…) با گارانتی معتبر و پشتیبانی فنی ارائه می‌دهد.

چرا خرید از تک اینورتر؟

• مشاوره رایگان تخصصی: کارشناسان ما به شما کمک می‌کنند تا بر اساس تعداد پنل‌ها و ظرفیت باتری، بهترین شارژ کنترلر را انتخاب کنید.
• تضمین اصالت کالا: تمامی محصولات موجود در تک اینورتر کاملاً اورجینال بوده و دارای استانداردهای بین‌المللی هستند.
• قیمت رقابتی: ارائه تجهیزات با نازل‌ترین قیمت بازار به همراه خدمات پس از فروش واقعی.
• ارسال سریع به سراسر کشور: سفارشات شما در کوتاه‌ترین زمان ممکن و با بسته‌بندی ایمن ارسال خواهد شد.

برای دریافت مشاوره و خرید انواع شارژ کنترلر، اینورتر، پنل خورشیدی و باتری، کافی است به وب‌سایت تک اینورتر مراجعه کرده و یا با کارشناسان فروش ما تماس حاصل فرمایید.

نتیجه‌گیری

عیب‌یابی شارژ کنترلر خورشیدی در بیشتر مواقع نیاز به تخصص پیچیده‌ای ندارد و با داشتن یک مولتی‌متر ساده و دنبال کردن مراحل ذکر شده در این مقاله (بررسی اتصالات، ولتاژ باتری و پنل) می‌توانید مشکل سیستم خود را ریشه‌یابی کنید. با این حال، پیشگیری همیشه بهتر از درمان است؛ استفاده از سیم‌کشی استاندارد، فیوزهای محافظ مناسب و خرید از فروشگاه‌های معتبری همچون تک اینورتر، طول عمر سیستم خورشیدی شما را برای سال‌های طولانی تضمین خواهد کرد.
