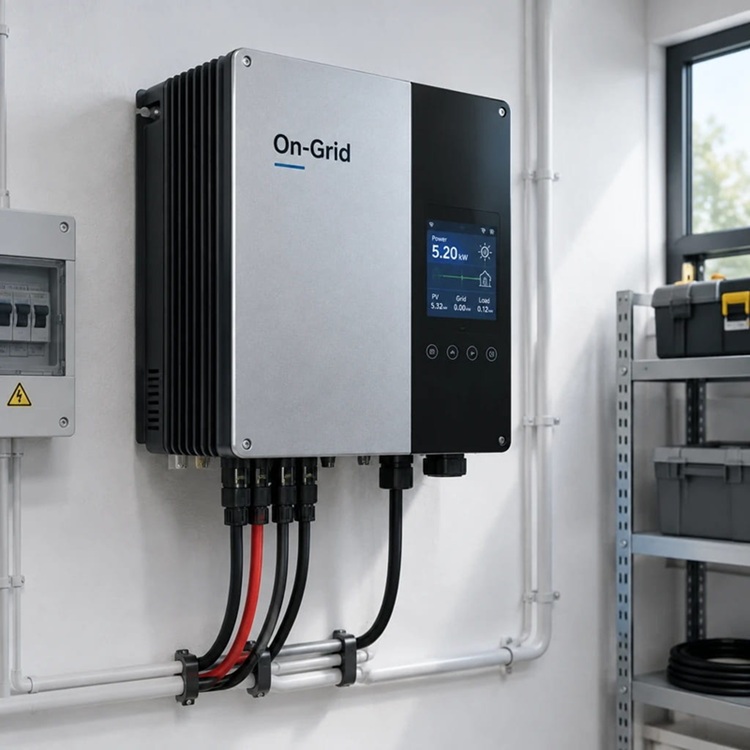

سانورتر آن گرید (On-Grid)؛ ساختار و عملکرد

در اکوسیستم تجهیزات خورشیدی، اصطلاح سانورتر (Sunverter) از ترکیب دو واژه Solar و Inverter مشتق شده و در ادبیات فنی و تجاری به مبدل‌های هوشمندی اطلاق می‌شود که فرآیند تبدیل انرژی، کنترل بار و مدیریت نقطه کار آرایه‌های فتوولتائیک را هم‌زمان انجام می‌دهند.

سانورتر آن گرید (On-Grid یا Grid-Tied Inverter) وظیفه دارد توان الکتریکی مستقیم ( DC ) حاصل از سلول‌های خورشیدی را به توان متناوب ( AC ) سینوسی هم‌گام (Synchronized) با شبکه سراسری برق تبدیل و تزریق کند. بر خلاف سامانه‌های مستقل از شبکه (Off-Grid)، سانورترهای آن‌گرید وابسته به ولتاژ و فرکانس شبکه مرجع هستند و قابلیت کارکرد پایدار بدون وجود شبکه مرجع را (به دلایل حفاظتی) ندارند.

ساختار داخلی و توپولوژی مداری (Circuit Topology)

یک سانورتر آن‌گرید مدرن به‌طور کلی از دو مرحله اساسی تبدیل انرژی (Two-Stage Conversion) و چندین واحد کنترلی تشکیل شده است:

[آرایه فتوولتائیک DC]

↓

[مبدل افزاینده DC/DC + کنترلر MPPT]

↓ (باس DC میانی)

[پل اینورتر DC/AC (معمولاً H-Bridge / NPC)]

↓

[فیلتر خروجی (LCL Filter)]

↓

[رله‌های حفاظتی و سنسورها]

↓
[رله‌های حفاظتی و سنسورها]

↓

[شبکه توزیع برق AC]

۱. بخش مبدل بوست (DC/DC Boost Converter) و الگوریتم‌های MPPT

سطح ولتاژ آرایه‌های فتوولتائیک تحت تأثیر شدت تابش (G) و دمای پیوند (T) مدام در حال نوسان است:

VOC​∝−β⋅ΔT

واحد بوست ولتاژ دریافتی را به سطح ولتاژ باس  DC میانی افزایش می‌دهد و به‌طور هم‌زمان فرآیند ردیابی نقطه توان حداکثر (MPPT) را اجرا می‌کند. دو الگوریتم علمی غالب در این بخش عبارتند از:

• الگوریتم اغتشاش و مشاهده (P&O – Perturb and Observe): مبتنی بر اعمال تغییرات پله‌ای کوچک در ولتاژ و پایش مشتق توان نسبت به ولتاژ
• الگوریتم هدایت افزایشی (Incremental Conductance): بر مبنای برابری هدایت لحظه‌ای با هدایت افزایشی در نقطه اوج:

۲. پل اینورتر (DC/AC Inversion Stage)

سوئیچ‌های نیمه‌هادی قدرت (غالباً IGBT یا ماسفت‌های SiC برای فرکانس‌های بالا) با روش مدولاسیون پهنای پالس بردار فضایی (SVPWM) یا سینوسی (SPWM)، ولتاژ مستقیم را به شکل‌موج چندسطحی متناوب تبدیل می‌کنند.

۳. فیلتر خروجی (LCL Filter)

برای کاهش ریپل جریانی ناشی از سوئیچینگ فرکانس بالا (معمولاً بین 16 kHz تا 50 kHz ) و دستیابی به یک موج سینوسی خالص، از فیلترهای پسیو رتبه سه ( LCL ) استفاده می‌شود تا اعوجاج هارمونیکی کل (THD) در محدوده استاندارد حفظ شود.

الزامات و استانداردهای اتصال به شبکه (Grid-Code Requirements)

سانورترهای آن گرید باید ضوابط بین‌المللی سخت‌گیرانه‌ای مانند IEEE 1547، IEC 61727 و IEC 62116 را پاس کنند:

۱. حفاظت ضد جزیره‌ای (Anti-Islanding Protection)

اگر برق شبکه سراسری قطع شود، سانورتر آن‌گرید نباید به برق‌رسانی به بار محلی ادامه دهد (تشکیل پدیده جزیره)، زیرا خطر برق‌گرفتگی شدید برای تکنسین‌های شبکه و آسیب به تجهیزات ایجاد می‌کند. روش‌های تشخیص جزیره عبارتند از:

• روش‌های غیرفعال (Passive): سنجش نرخ تغییرات فرکانس (ROCOF) و شیفت زاویه ولتاژ.
• روش‌های فعال (Active): تزریق اغتشاش به فرکانس یا فاز جریانی (مانند Active Frequency Drift). سانورتر موظف است ظرف کمتر از 2 ثانیه پس از قطعی شبکه خاموش شود.

۲. اعوجاج هارمونیکی کل (Total Harmonic Distortion – THD)

جریان تزریقی به شبکه باید هارمونیک بسیار پایینی داشته باشد تا کیفیت توان افت نکند:

بر اساس استاندارد IEC، مقدار THD I ​ در بار نامی باید کمتر از  3% یا نهایتاً  5% باشد.



دسته‌بندی سانورترهای آن گرید بر اساس معماری سیستم

۱. میکرو اینورترها (Micro-inverters):

• نصب در پشت هر پنل به صورت مجزا (توان‌های بین 300 W تا 1500 W ).
• مزیت: رفع اثر سایه‌اندازی جزئی و عدم وجود ولتاژ خطرناک DC بالا.
• معایب: هزینه بالاتر به ازای هر وات و چالش‌های نگهداری در ارتفاع.

۲. سانورترهای رشته‌ای (String Inverters):

• رایج‌ترین نوع برای مصارف مسکونی، تجاری و نیروگاه‌های کوچک و متوسط ( 1  kW تا 150 kW ).
• بهره‌گیری از چند MPPT مستقل برای پشتیبانی از شیب‌ها و جهت‌های مختلف پنل‌ها.

۳. اینورترهای مرکزی (Central Inverters):

• مورد استفاده در نیروگاه‌های در مقیاس مگاواتی (Utility-Scale).
• راندمان بالا و هزینه نصب پایین به ازای هر مگاوات، نیازمند تابلوهای جمع‌کننده (Combiner Box).

۴. سانورترهای هیبرید آن‌گرید (Hybrid On-Grid Inverters):

ترکیب کارکرد آن‌گرید با قابلیت اتصال بانک باتری؛ در زمان وصل بودن شبکه مانند اینورتر آن‌گرید عمل کرده و در زمان قطعی برق شبکه، بار بحرانی را به‌صورت ایزوله (UPS Mode) تغذیه می‌کند.

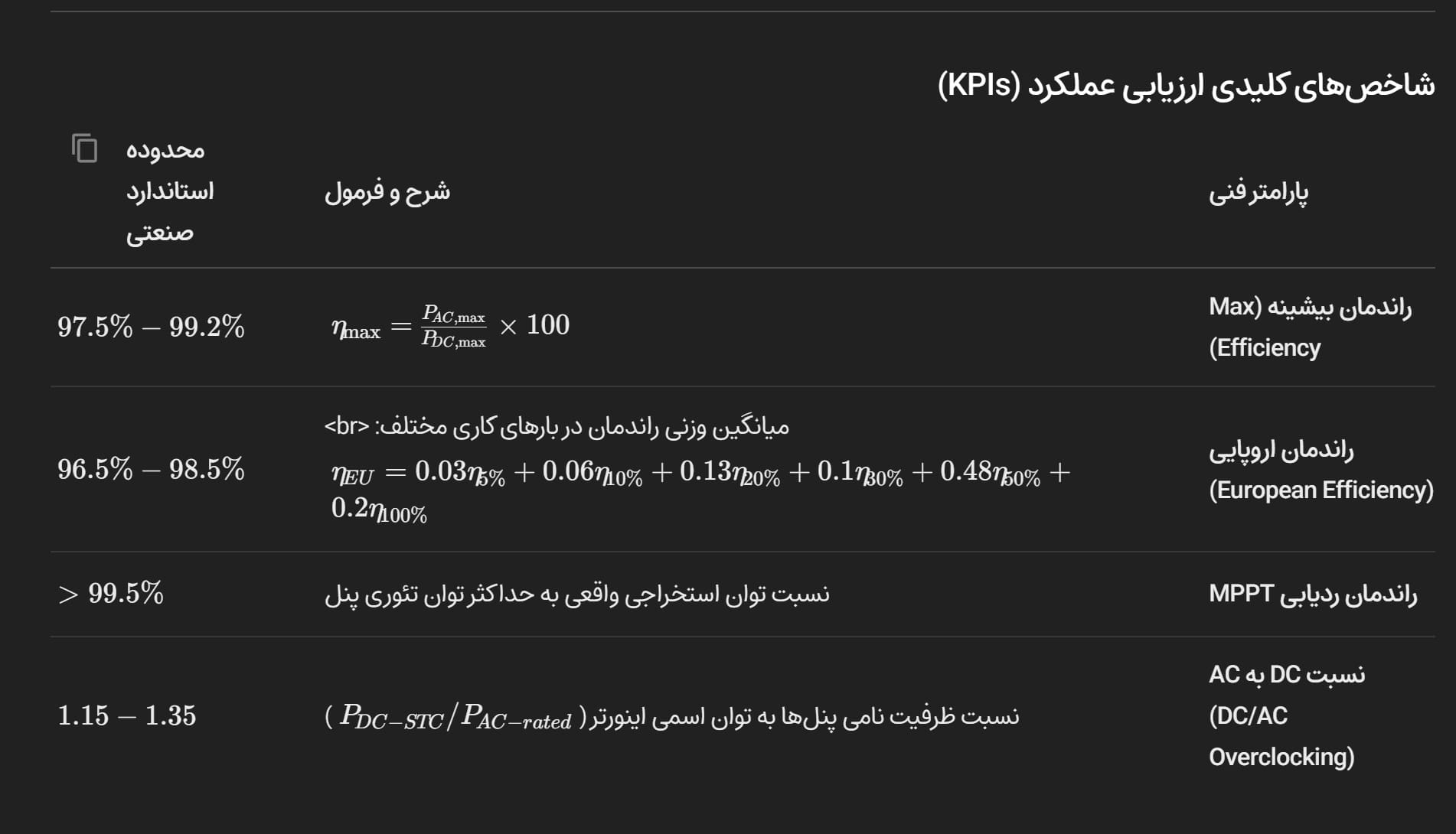

نتیجه گیری

سانورتر آن گرید فراتر از یک مبدل ولتاژ ساده، یک سامانه کنترل توان فرکانس بالا با بهره‌گیری از سیستم پردازش سیگنال دیجیتال (DSP) است. این تجهیز علاوه بر استخراج حداکثر انرژی فتوولتائیک با راندمان‌های بالای ۹۸ درصد، نقشی حیاتی در حفظ پایداری، امنیت و سلامت شبکه برق توزیع ایفا می‌کند. انتخاب دقیق آن بر اساس ضرایب دمایی منطقه، توپولوژی آرایه‌ها و الزامات شبکه سراسری، کلید بازگشت سریع سرمایه و طول عمر بالای ۲۰ سال نیروگاه خورشیدی خواهد بود.
