بررسی جامع کاربرد و تأثیرات هارمونیک در تجهیزات برق خورشیدی

با گسترش روزافزون استفاده از انرژی‌های تجدیدپذیر، سیستم‌های برق خورشیدی (فتوولتائیک – PV) به یکی از ارکان اصلی تأمین انرژی در جهان تبدیل شده‌اند. با این حال، ماهیت جریان مستقیم (DC) پنل‌های خورشیدی و نیاز به تبدیل آن به جریان متناوب (AC) برای استفاده در شبکه یا تجهیزات خانگی و صنعتی، چالش‌هایی را به همراه دارد. یکی از مهم‌ترین این چالش‌ها، پدیده‌ای به نام «هارمونیک» است.

در این مقاله به بررسی دقیق مفهوم هارمونیک، منابع ایجاد آن در سیستم‌های خورشیدی، تأثیرات آن بر تجهیزات و روش‌های مدیریت و کنترل آن می‌پردازیم.

هارمونیک چیست و چرا در برق خورشیدی اهمیت دارد؟

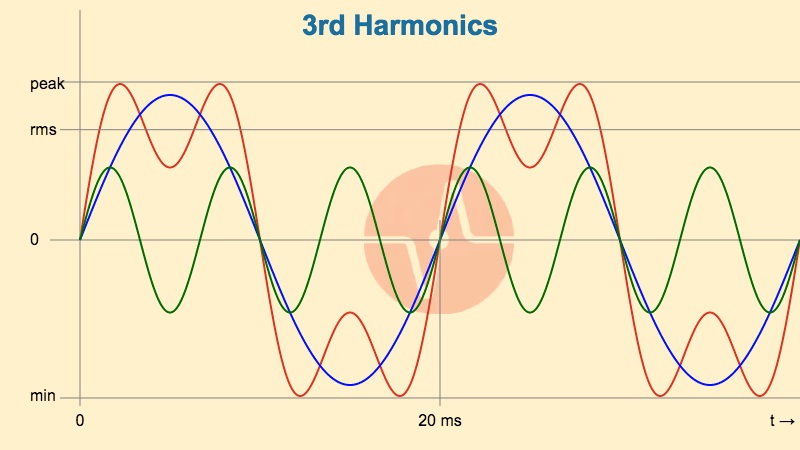

در یک شبکه ایده‌ال، شکل موج ولتاژ و جریان باید به صورت سینوسی خالص با فرکانس ۵۰ یا ۶۰ هرتز باشد. اما به دلیل استفاده از تجهیزات الکترونیک قدرت، این شکل موج دچار تغییر می‌شود. هارمونیک‌ها در واقع موج‌های سینوسی با فرکانس‌هایی هستند که مضرب صحیحی از فرکانس اصلی (پایه) می‌باشند.

در سیستم‌های برق خورشیدی، به دلیل حضور اینورترها (Inverters)، تولید هارمونیک اجتناب‌ناپذیر است. مدیریت این اعوجاج‌ها برای حفظ کیفیت توان (Power Quality) و طول عمر تجهیزات حیاتی است.

منابع تولید هارمونیک در سیستم‌های فتوولتائیک

تولید هارمونیک در یک نیروگاه یا سامانه خورشیدی عمدتاً ناشی از عوامل زیر است:

۱. اینورترهای خورشیدی (Inverters)

اینورتر خورشیدی قلب سیستم خورشیدی است که برق DC را به AC تبدیل می‌کند. این فرآیند از طریق سوئیچینگ سریع قطعات نیمه‌هادی (مانند IGBT یا MOSFET) انجام می‌شود. این سوئیچینگ سریع، علی‌رغم بازدهی بالا، باعث ایجاد نویز و اعوجاج هارمونیکی در خروجی می‌شود.

۲. تکنولوژی MPPT (ردیابی نقطه حداکثر توان)

الگوریتم‌های MPPT برای استخراج حداکثر توان از پنل‌ها، به‌طور مداوم پارامترهای ورودی اینورتر را تغییر می‌دهند. این نوسانات کوچک در شرایط تغییر تابش می‌تواند به ایجاد هارمونیک‌های مرتبه پایین منجر شود.

۳. ترانسفورماتورها

در نیروگاه‌های بزرگ خورشیدی، از ترانسفورماتور برای افزایش سطح ولتاژ استفاده می‌شود. پدیده اشباع در هسته ترانسفورماتور می‌تواند منبع دیگری برای تولید هارمونیک‌های فرد (مانند هارمونیک سوم و پنجم) باشد.

تأثیرات مخرب هارمونیک بر تجهیزات برق خورشیدی

اگر هارمونیک‌ها توسط فیلترهای مناسب کنترل نشوند، آسیب‌های جدی به سیستم وارد می‌کنند:

الف) کاهش طول عمر اینورتر

هارمونیک‌ها باعث افزایش تلفات حرارتی در قطعات الکترونیکی اینورتر می‌شوند. گرما دشمن شماره یک تجهیزات الکترونیکی است و می‌تواند باعث سوختن زودرس خازن‌ها و بردهای کنترلی شود.

ب) داغ شدن بیش از حد ترانسفورماتورها و کابل‌ها

هارمونیک‌های جریان باعث افزایش اثر پوستی (Skin Effect) در هادی‌ها می‌شوند. این امر مقاومت ظاهری کابل را بالا برده و منجر به داغ شدن کابل‌ها و ترانسفورماتورها می‌شود که در نهایت خطر آتش‌سوزی یا خرابی عایق را به همراه دارد.

ج) عملکرد نادرست سیستم‌های حفاظتی

بسیاری از رله‌های حفاظتی و کلیدهای اتوماتیک بر اساس مقدار پیک یا عبور از صفر موج سینوسی عمل می‌کنند. اعوجاج هارمونیکی می‌تواند باعث “قطع کاذب” (Tripping) یا عدم عملکرد به‌موقع سیستم‌های حفاظتی شود.

د) تأثیر بر خازن‌های اصلاح ضریب توان

هارمونیک‌ها می‌توانند باعث ایجاد پدیده رزونانس در خازن‌ها شوند. این پدیده جریان بسیار بزرگی را از خازن عبور داده و منجر به انفجار یا بادکردگی خازن‌های اصلاح ضریب توان می‌شود.

استانداردها و شاخص THD در برق خورشیدی

برای سنجش میزان ناخالصی جریان و ولتاژ از شاخصی به نام THD (Total Harmonic Distortion) یا مجموع اعوجاج هارمونیکی استفاده می‌شود.

• استاندارد IEEE 519: این استاندارد جهانی، محدودیت‌های مجاز برای تزریق هارمونیک به شبکه را تعیین می‌کند. معمولاً THD جریان در خروجی یک سیستم خورشیدی باید کمتر از ۵ درصد باشد.
• استاندارد IEC 61000: این استاندارد به بررسی سازگاری الکترومغناطیسی و محدودیت‌های انتشار هارمونیک در تجهیزات متصل به شبکه می‌پردازد.

روش‌های کنترل و کاهش هارمونیک در سیستم‌های خورشیدی

مهندسان برای مقابله با اثرات منفی هارمونیک از استراتژی‌های مختلفی استفاده می‌کنند:

۱. استفاده از اینورترهای هوشمند (Sine Wave Inverters)

اینورترهای مدرن با استفاده از تکنولوژی PWM (مدولاسیون پهنای پالس) پیشرفته و فرکانس سوئیچینگ بالا، شکل موجی بسیار نزدیک به سینوسی خالص تولید می‌کنند که میزان THD بسیار پایینی دارد.

۲. نصب فیلترهای هارمونیک

فیلترهای غیرفعال (Passive Filters): متشکل از سلف و خازن هستند که برای حذف یک فرکانس خاص (مثلاً هارمونیک پنجم) طراحی می‌شوند.
فیلترهای فعال (Active Filters): این تجهیزات با تزریق جریانی دقیقاً مخالف هارمونیک تولید شده، اثر آن را خنثی می‌کنند. این فیلترها هوشمندتر و البته گران‌تر هستند.

۳. چیدمان صحیح و شیلدینگ

استفاده از کابل‌های شیلددار و طراحی دقیق سیستم زمین (Earthing) می‌تواند نویزهای فرکانس بالا و تداخلات الکترومغناطیسی (EMI) ناشی از هارمونیک‌ها را کاهش دهد.

نقش آنالیزورهای توان در مانیتورینگ هارمونیک

برای مدیریت بهینه یک نیروگاه خورشیدی، استفاده از پاور آنالایزر (Power Analyzer) الزامی است. این دستگاه‌ها به اپراتور اجازه می‌دهند تا:

• طیف هارمونیکی را تا مرتبه ۵۰ مشاهده کند.
• زمان‌های اوج اعوجاج را شناسایی کند.
• قبل از آسیب دیدن تجهیزات گران‌قیمت، اقدامات پیشگیرانه انجام دهد.

نتیجه‌گیری

هارمونیک‌ها بخش جدایی‌ناپذیر سیستم‌های الکترونیک قدرت در تجهیزات برق خورشیدی هستند. اگرچه وجود آن‌ها به دلیل ماهیت سوئیچینگ اینورترها طبیعی است، اما عدم کنترل آن‌ها می‌تواند منجر به کاهش راندمان، آسیب به تجهیزات و جریمه‌های شرکت برق شود.

انتخاب اینورترهای با کیفیت، استفاده از فیلترهای مناسب و رعایت استانداردهای مهندسی در نصب، تضمین‌کننده پایداری و سودآوری بلندمدت سیستم‌های برق خورشیدی است. با پیشرفت تکنولوژی، اینورترهای نسل جدید قادرند خود به عنوان اصلاح‌کننده کیفیت توان در شبکه عمل کنند و نه تنها هارمونیک تولید نکنند، بلکه هارمونیک‌های موجود در شبکه را نیز بهبود بخشند.
