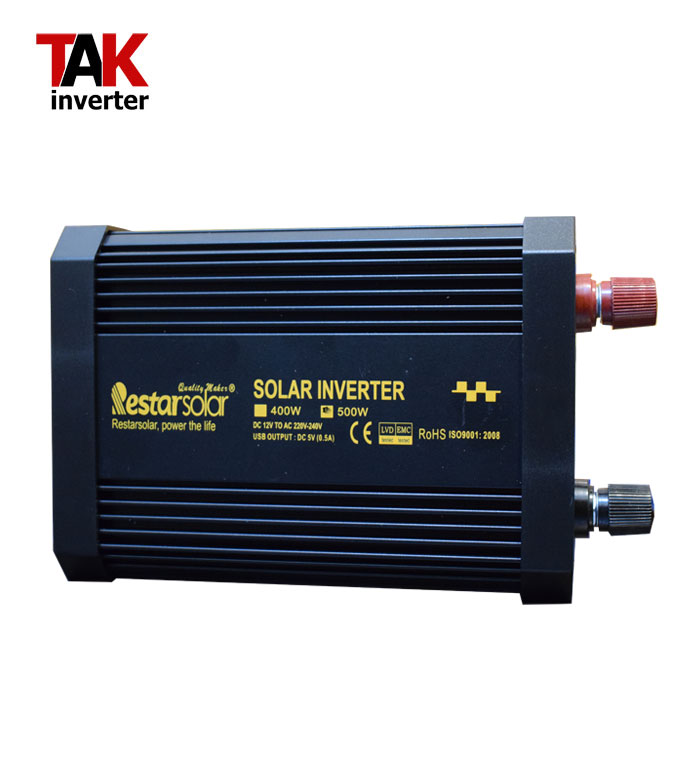

اینورتر شبه سینوسی 500 وات رستار سولار

دستگاه مبدل برق 12 ولت به ۲۲۰ ولت هوشمند

دستگاه مبدل برق DC به AC برند Restar Solar ساخت کشور چین

مشخصات فنی اینورتر شبه سینوسی 500 وات restar solar :

اتصال خروجی = پریز عمومی برق

ولتاژ خروجی = 220 ولت برق شهری

توان خروجی پیوسته واقعی = 500 وات

توان خروجی برای 1 دقیقه = 600 وات

توان خروجی لحظه ای = 1000 وات

خروجی USB = برای شارژ گوشی 5 ولت 1 آمپر

موج خروجی = موج شبه سینوسی

حداکثر راندمان = 90 درصد

ولتاژ ورودی = 10.5 ولت تا 15 ولت DC

دستورات مهم ایمنی اینورتر شبه سینوسی 500 وات restar solar :

به منظور استفاده صحیح ، دستگاه مبدل باید به درستی نصب شده باشد . خواهشمند است پیش از نصب دستگاه راهنمایی کاربر را به دقت مطالعه نمائید و توجه ویژه به اخطار های احتیاطی داشته باشید . ( عدم توجه به موارد اخطار باعث صدمات جانی و خسارات عمده به دستگاه می شود )

عمده دستورات قبل از استفاده دستگاه مبدل برق خودرو به برق شهری :

اخطارها !!

جهت کاهش ریسک آتش سوزی ، شوک الکتریکی ، انفجار و صدمات جانی :

1 – هرگز مبدل را مستقیماً به برق شهری وصل نکنید.

2 – دستگاه را قبل از اتصال به باطری با هر منبع دیگر حتماً خاموش کرده و وسیله برقی را از پریز خارج کنید.

3 – پس از اتصال مبدل به دستگاه تغذیه یا باطری ، وسیله برقی را به مبدل متصل و آن را روشن نمائید.

4 – استفاده از چند راهی های برق فقط موجب افزایش حرارت در پریز برق و اتصالات می شود لذا به هیج ترتیب از چند راهی های دارای سویچ روشن و خاموش با مدارهای الکترونیک هستند استفاده نکنید.

5 – به هیچ ترتیب در مناطقی که احتمال آتش سوزی و احتراق وجود دارد، از مبدل استفاده نکنید . ( زیرا در این گونه مناطق گازهای قابل اشتعال و محترقه وجود دارد )

6 – این دستگاه را از دسترس اطفال  دور نگهدارید.

7 – این دستگاه را در ورودی هواکش به کار نبرید.

احتیاطات مبدل برق خودرو به برق شهری :

1 – اتصال سیم ارت به مبدل موجب خاموشی مبدل میگردد.

2 – به هیچ تربیب دستگاه را در محیط های مرطوب نصب نکنید.

3 – دستگاه را در محیط های در بسته ی موتور مانند موتور های کشتی ، قطار و امثال آن قرار ندهید.

4 – این دستگاه حتماً باید در محیط هایی نصب شود که تهویه هوا به صورت کامل صورت میگرید.

5 – این دستگاه در تاسیسات پزشکی قابل استفاده نمی باشد.

اطلاعات مهم در خصوص کابل های مصرفی مبدل برق خودرو به برق شهری :

1 – از کابل های مناسب و باکیفیت خوب و ضخامت کافی استفاده کنید، زیرا در غیر این صورت ، کارکرد باطری کاهش می یابد و برق خروجی کمتری دریافت میشود.

2 – استفاده از کابل های طولانی و با ضخامت کم موجب کاهش کارائی باطری خواهد شد.

3 – نصب کننده این دستگاه باید اطلاعات فنی کافی در خصوص اتصالات کابلی داشته باشد.

4 – عایق کابل های مصرفی باید متناسب با آب و هوای محیط باشد.

عملکرد اصلی اینورتر شبه سینوسی 500 وات رستار سولار :

این دستگاه برق مستقیم ( دی سی ) DC را از باطری یا هر منبع تغذیه دیگر به برق 220 ولت شهری تبدیل می کند.

اصول اساسی کاربرد این دستگاه :

این دستگاه برق را در 2 مرحله به برق شهری تبدیل می کند. ابتدا برق مستقیم DC را به یک برق مستقیم DC با ولتاژ بالاتر و در مرحله بعد آن را به برق 220 ولت شهری تبدیل می کند.

در مرحله نخست با استفاده از یک تکنیک پیشرفته ، مبدل برق با فرکانس بالا موجب حذف یک سری ترانس های سنگین و حجیم قدیمی می شود. در این مرحله از یک سری آی سی های ماسفت (Mosfet) که به صورت پل به عم متصل می گردد استفاده می شود.

خروجی های موج شبه سینوسی دستگاه:

موج های خروجی این دستگاه شبه سینوسی هستند . این موج ها در عملکرد شباهت زیادی به موج های سینوسی واقعی برق دارند که در اغلب دستگاه های برق قابل استفاده می باشد ، از جمله در تجهیزات الکترونیکی ، ترانسفورماتور ها و موتور هایی که با منابع تغذیه ای خطی یا سوئیچینگ کار می کنند . ( رجوع شود به نمودار شماره 1 )

موج شبه سینوسی به وسیله سری های جدید مبدل که یک ولتاژ 220 ولت (RMS) می باشد ( Root Mean Square ) ، تولید می شود و برای بازگذاری دستگاه  های برقی قابل استفاده می باشد.

اغلب اهم مترها (مدل دیجیتال و آنالوگ) مقدار ولت خروجی شبه سینوسی را 20 تا 30 ولت کمتر از مقدار واقعی می خواند و اگر می خواهید ولت شبه سینوسی را به صورت دقیق بخوانید ، می توانید از اهم مترهایی به شرح ذیل استفاده نمائید : FLUKE 87111-FLUKE8060A-FLUKE79/99- یا سریال های Becman4410

شرایط منبع تغذیه مبدل برق خودرو به برق شهری :

باطری و یا منبع تغذیه دیگری که استفاده میکنید باید بتواند جریان برق مستقیم DC مورد نیاز را به خوبی تأمین کند. این مدل باید به یک دستگاه تغذیه مناسب و با کیفیت متصل گردد تا قادر به تبدیل برق مستقیم به برق شهری باشد.

باطری مورد استفاده باید 12 ولت و حداقل ظرفیت آن 70 آمپر ساعت باشد. چنانچه از باطری مرغوب استفاده نمائید این باطری حداکثر بعد از 50 دقیقه تخلیه میگردد و اگر باطری مورد استفاده نامرغوب باشد بعد از زمان کمتری تخلیه میگردد و باطری های مستعمل قادر به راه اندازی دستگاه مبدل نمی باشند.

اخطار :

باطری باید در مسیر و جریان هوا قرار بگیرد ( استفاده از فن یا هواکش ) زیرا باطری در هنگام استفاده در زمان شارژ و تخلیه ، گاز های قابل اشتعال تولید می کند . این دستگاه را به صورت افقی قرار دهید . چنانچه از این دستگاه در وسایل نقلیه استفاده می کنید ، اخطار جدی ما به شما این است که حتما در یک سطح صاف تمیز ، ایمن و ثابت آن را نصب کنید.

احتیاط :

دستگاه مبدل فقط به باطری هایی با ولتاژ خروجی 12 ولت وصل می شود و چناچه از باطری های با ولتاژ خروجی بالاتری استفاده شود موجب صدمات جدی به دستگاه می گردد.

احتیاط :

اگر اتصالات شل باشد باعث افزایش حرارت در کابل ها و در کابل ها و در نهایت موجب ذوب شدن عایق کابل ها می گردد . مطمعن شوید قطب ها را به صورت درست وصل کرده اید ، چنانچه قطب ها برعکس باشند باعث سوختن فیوز و صدمه جدی به دستگاه می شود.

طریقه اتصال دستگاه اینورتر شبه سینوسی 500 وات رستار سولار :

دستگاه مبدل شامل یک پریز برق استاندارد می باشد که باید دو شاخه برق دستگاه اکتریکی را به آن وصل کنید و سپس چراغ LED سبز رنگ رو شن میشود که نشانه شروع کار دستگاه می باشد . وات واقعی دستگاه مورد استفاده ، نباید از حداکثر وات دستگاه مبدل بیشتر باشد در غیر این صورت به دستگاه آسیب می زند.

چنانچه از این دستگاه هیچگونه وات خروجی نگیرید فن دستگاه مبدل ابتدا روشن شده و در کمتر از چند ثانیه از حرکت باز می بایستد.

شرایط محیطی مناسب برای راه اندازی دستگاه مبدل (اینورتر):

به منظور استفاده بهینه ، دستگاه مبدل باید در سطح کاملاً صاف و سفت قرار بگیرد مانند : سطح زمین ، قسمت های صاف و سفت خودرو و …

محیط هایی که دستگاه مورد استفاده قرار می گیرد باید شرایط زیر را دارا باشد:

1 – خشک :

به هیچ وجه اجازه ندهید آب با هر مایع دیگری به داخل دستگاه را پیدا کند و مراقب باشد اینورتر را زیر با نزدیک لوله آب نصب نکنید و همواره دستگاه را از نم و رطوبت دور نگهدارید.

2 – خنک :

درجه هوای محیط اطراف دستگاه باید بین 1- و 40+ درجه سانتی گراد باشد. دستگاه را نزدیک بخاری با وسائلی که درجه حرارتی بالاتر از محیط تولید می کنند، قرار ندهید ، همچنین آن را در معرض اشعه مستقیم آفتاب قرار ندهید.

3 – ایمن :

مبدل را در مجاورت محیط هایی که گاز های مشتعل شونده وجود دارند و مواد قابل اشتعال یکجا روی هم انباشته شده اند ، قرار ندهید.

نکات حفاظتی دستگاه مبدل برق خودرو به برق شهری : این دستگاه مبدل در شرایط بالقوه خطرناک ، دارای  قابلیت هایی حفاظتی از خود به شرح ذیل است :

1 – حفاظت در برابر حرارت بالا :

اگر حرارت داخلی دستگاه مبدل به مقدار زیادی افزایش یابد ، دستگاه به صورت خودکار خاموش می شود لذا خواهشمند است زمان داغ شدن دستگاه حداقل به مدت 15 دقیقه جهت خنک شدن آنرا خاموش و مجدداً روشن کنید . در این مدت مبدل را از مدار خارج و کلیه اتصالات را از آن جدا کنید.

2 – حفاظت در برابر ولتاژ پایین :

ولتاژ پایین موجب صدمات جدی به دستگاه مبدل نمی شود اما باعث صدمه به منبع تغذیه می شود . اگر ولتاژ به 10 برسد دستگاه مبدل به صورت خودکار خاموش می گردد و دوباره بعد از اصلاح شرایط موجود، مجدداً شروع به کار می کند.

3 – حفاظت در برابر ولتاژ بالا :

چنانچه ولتاژ به 15 برسد دستگاه مبدل به صورت خودکار خاموش می شود، چنانچه ولتاژ به بالای 16 برسد موجب صدمه جدی می شود.

4 – حفاظت در برابر بار مصرفی زیاد (بالا):

چنانچه بار مصرفی ( وات خروجی ) بیش از توان واقعی دستگاه باشد یعنی دستگاهی با وات بالاتر از دستگاه مبدل وصل شود و بار خروجی بیشتر از توان مبدل باشد ، دستگاه مبدل به صورت خودکار خاموش می شود.

5 – حفاظت در برابر اتصال کوتاه مدار :

چنانچه مدار دچار اتصال کوتاه شود، دستگاه مبدل به صورت خودکار خاموش می شود. لذا پس از برطرف کردن اتصال کوتاه در مدار توسط تعمیرکار متخصص بعد از 5 دقیقه دستگاه را راه اندازی کنید.

6 – اعلام پایین آمدن شارژ باطری :

اگر ولتاژ باطری به 10.5 برسد ، سیستم هشدار دستگاه مبدل به صدا در می آید و این نشانه ای است که باطری نیاز به شارژ مجدد دارد و در این وضعیت باید دستگاه را خاموش کنیم وچنانچه آن را خاموش نکنیم و ولتاژ به 10 برسد، دستگاه به طور خودکار و در زمان کوتاهی خاموش می شود. اگر از دستگاه باز خروجی زیادی گرفته شود، سیستم هشدار دستگاه به صدا در می آید.

توجه :

چنانچه دستگاه را به منبع تغذیه متصل و یا از آن جدا کنید ، صدای هشداری خواهید شنید که طبیعی است و نشانه خرابی دستگاه نمی باشد.

مشکلات مشترک مبدل برق خودرو به برق شهری :

ابزار صنعتی قوی ، مایکروفر و مایکروویو راه اندازی اولیه نمی شود . موقع استفاده از دستگاه های صنعتی فوق به دقت اطلاعات روی دستگاه را در مورد وات ورودی مطالعه کنید و از مقدار آن آگاه شوید. دقت نمایید وات مورد نیاز جهت راه اندازی اولیه ابزار صنعتی قوی دو تا هشت برابر وات مصرفی دستگاه می باشد.

1 – صدای ویزّه در سیستم های صوتی :

برخی از سیستم های صوتی ارزان قیمت وقتی با اینورتر راه اندازی می شوند، صدای ویزّه ای از خود ساطع می کنند که به دلیل عدم وجود فیلتر های لازم جهت تنظیم موج های سینوسی ایجاد شده در مبدل می باشد.

2 – تداخل امواج تلویزیون :

مبدل به منظور بروز حداقل تداخل با امواج تلویریونی ، عایق بندی شده است . از این رو برفک احتمالی ایجاد شده ممکن است به دلیل مبدل نباشد ، در مواردی ممکن است برفک های ایجاد شده به علت سیگنال ضعیف تلوزیون باشد که برای بهبود آن باید تغییراتی را به شرح ذیل به وجود آورید :

• تا حد امکان مبدل را دور از تلویزیون ، آنتن و سیم قرار دهید و در صورت نیاز از یک کابل جهت افزایش فاصله استفاده کنید
• تغییر جهت مبدل به سیم آنتن و سیم برق تلویزیون جهت کم کردن برفک
• تلویزیون و استفاده از آنتن مرغوب و مناسب
• استفاده از سیم آنتن مرغوب و مناسب
• در زمان استفاده از تلوزیون ، دستگاه های صنعتی و ابزار قوی که ممکن است تولید برفک کنند را به کار نبرید

3 – تعویض فیوز مبدل برق خودرو به برق شهری :

مدار مبدل با یک فیوز محافظت می شود که بر اثر یک صدمه جدی ممکن است بسوزد. در اینصورت از تعمیر آن خودداری نمائید و از یک تعمیرکار فنی و حرفه ای بخواهید تا این کار را انجام دهد ، زیرا دستگاه حاوی ولتاژ بسیار بالایی است که بسیار خطرناک می باشد ، همچنین از بازکردن اینورتر خودداری نمائید چون آن را از گارانتی خارج می کند.
