کانکتور خورشیدی چیست؟


کانکتور خورشیدی، ابزاری ضروری در صنعت انرژی خورشیدی است که برای اتصال پنل‌های خورشیدی به یکدیگر و همچنین اتصال آن‌ها به تجهیزات جانبی مورد استفاده قرار می‌گیرد. این کانکتورها در انواع مختلف، از جمله دو به یک، سه به یک، و چهار به یک، طراحی شده‌اند تا امکان اتصال پنل‌های خورشیدی به صورت موازی را فراهم کنند. به عنوان مثال، اگر قصد اتصال چهار پنل خورشیدی به صورت موازی داشته باشید، باید از یک کانکتور چهار به یک استفاده نمایید تا اتصال ایمن و کارآمد را تضمین کند. این کانکتورها نقش مهمی در ایجاد یک سیستم خورشیدی کارآمد و یکپارچه ایفا می‌کنند.

کانکتورهای خورشیدی، عنصر حیاتی در سیستم انرژی تجدیدپذیر، نقش مهمی در انتقال و توزیع انرژی خورشیدی ایفا می‌کنند. این کانکتورها مانند پل‌هایی هستند که انرژی تولید شده توسط پنل‌های خورشیدی را به شبکه‌های برق یا سیستم‌های ذخیره‌سازی متصل می‌کنند. آنها جریان برق را از پنل‌ها به سمت مناطقی که نیازمند انرژی هستند، هدایت می‌کنند. این کانکتورها با تضمین انتقال روان و یکپارچه، امکان استفاده از انرژی خورشیدی را برای تامین برق خانه‌ها، کسب‌وکارها و جوامع فراهم می‌آورند.

کاربرد کانکتور پنل خورشیدی چیست؟

این قطعه در ابتدا و به‌عنوان مهم‌ترین کاربرد، وظیفه اتصال بین پنل خورشیدی و محیط خارجی (مانند اینورتر و جعبه ترکیب و غیره) را بر عهده دارد. همان‌طور که پیش‌تر ذکر شد، این کانکتور شامل دو جفت نر و ماده است و به دلیل مکانیزم قفل شدن آن‌ها، اتصالی بسیار محکم ایجاد می‌کند که جداسازی آن‌ها را دشوار می‌سازد؛ این ویژگی را می‌توان به‌عنوان یکی از بهترین خصوصیات این قطعه در نظر گرفت.یکی از نکات قابل توجه در مورد این کانکتور این است که طراحی خاص آن مانع از ایجاد نقاط داغ می‌شود و به افزایش عمر کلی سیستم شما کمک می‌کند. همچنین، این طراحی از ورود رطوبت به ساختار جلوگیری کرده و به طول عمر کابل‌ها و کل سیستم می‌افزاید؛ که در نهایت منجر به صرفه‌جویی در هزینه‌ها در درازمدت خواهد شد. اگر مایلید با روش‌های اتصال کانکتور پنل خورشیدی MC4 بیشتر آشنا شوید، در ادامه مقاله با ما همراه باشید.

انواع مختلف کانکتورهای خورشیدی کدامند؟

محبوب ترین کانکتورهای خورشیدی عبارتند از:

• MC3
• MC4
• هلیوس H4
• SolarLok
• رادوکس

MC3

کانکتور MC3 در سال‌های اخیر به عنوان پرطرفدارترین گزینه در میان کانکتورهای پنل خورشیدی شناخته شده است. این کانکتور شامل یک فیش استوانه‌ای با قطر 3 میلی‌متر برای کانکتورهای نر و یک طراحی سوکت با پوسته برای کانکتورهای ماده می‌باشد. این کانکتور شامل دو نوع سرب، یکی مادگی و دیگری نر است. این دو به عنوان سرب مثبت و منفی عمل می‌کنند، اما در واقع بیشتر به عنوان راهنمایی برای نصاب‌های سیستم‌های خورشیدی به کار می‌روند.

MC4

این کانکتور شامل یک دوشاخه استوانه‌ای با یک تماس است که به طور کامل بر روی بدنه سوکت قرار می‌گیرد و به عنوان کانکتور مادگی عمل می‌کند. MC4 همچنین دارای سیستم ایمنی کلاس II، حفاظت در برابر اشعه ماوراء بنفش، امپدانس کمتر از 0.5 Ω و درجه IP68 برای حفاظت در برابر نفوذ (IP) می‌باشد. “کانکتور MC4 به دلیل طراحی ساده و ایمن خود، فرآیند نصب سیستم‌های خورشیدی را به شدت تسهیل می‌کند. این نوع کانکتور برای اتصال سیم‌های خورشیدی با هر طولی در پروژه‌های کوچک، متوسط و حتی بزرگ مناسب است. همچنین، MC4 به خوبی با جعبه‌های ترکیب کننده و بانک‌های باتری با ظرفیت بالا سازگار است.”

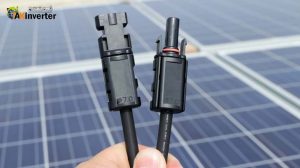

کانکتور MC4 خورشیدی

هلیوس H4

کانکتور Helios H4 یکی از مدل‌های پرطرفدار پنل‌های خورشیدی است که توسط شرکت آمفنول ساخته می‌شود. این کانکتور به گونه‌ای طراحی شده که با MC4 سازگاری دارد. این ویژگی نصب هر یک از این کانکتورها را برای مالکان خانه بدون دغدغه سازگاری آسان‌تر می‌سازد.

SolarLok

این کانکتور که به نام Tyco شناخته می‌شود، در اوایل دهه 2000 به عنوان یک گزینه محبوب مطرح بود. این کانکتور برای کابل‌های خورشیدی به کار می‌رفت و امکان اتصال ماژول‌ها به یکدیگر را در نصب‌های سری یا موازی، بسته به نیازهای پیکربندی آرایه خورشیدی فراهم می‌کرد.

رادوکس

این کانکتورها از کنتاکت‌های مس-بریلیوم تشکیل شده‌اند. آن‌ها از طراحی لاملا بهره می‌برند تا جریان مناسب از سیم‌ها به درستی عبور کند. این کانکتورها در اروپا ساخته می‌شدند و قادر به تأمین نیازهای بازار ایالات متحده نبودند. به همین دلیل، امروزه معمولاً در بسیاری از تأسیسات استفاده نمی‌شوند.

تفاوت بین کانکتورهای MC3 و MC4 چیست؟

تفاوت اصلی میان این دو کانکتور در درجه حفاظت از ورود (IP) آن‌ها نهفته است. کانکتور MC3 با داشتن شاخص IP65، کابل را به طور کامل در برابر گرد و غبار محافظت می‌کند، اما تنها در برابر آب با فشار کم از سیم حفاظت می‌کند. در مقابل، کانکتور MC4 قادر است سیم را نه تنها در برابر ذرات گرد و غبار، بلکه در برابر غوطه‌وری کامل در آب برای مدت زمان کوتاهی نیز محافظت کند و در شرایط جوی نامساعد ایمنی بیشتری را فراهم می‌آورد.

سیستم قفل، وجه تمایز اصلی و کلیدی بین این دو کانکتور است. در حالی که MC3 از سیم‌ها محافظت نمی‌کند و جداسازی آن آسان است، این امر می‌تواند منجر به خطرات بالقوه‌ای شود. در مقابل، MC4 با طراحی قفل مطمئن خود، نیاز به ابزار مخصوص برای جداسازی دارد و از ایجاد هرگونه قوس الکتریکی خطرناک جلوگیری می‌کند. این ویژگی MC4 را به گزینه‌ای ایمن‌تر تبدیل می‌کند، به ویژه برای کابل‌های خورشیدی در سیستم‌های تولید انرژی، صرف نظر از طول کابل.

سخن پایانی

هنگام انتخاب کانکتور برای پنل‌های خورشیدی، توجه به ویژگی‌های ایمنی و عملکردی ضروری است. کانکتور MC4 با شاخص IP و امپدانس مناسب، یکی از بهترین گزینه‌ها به شمار می‌رود. این کانکتور با مکانیسم قفل ایمن، برای انواع نصب‌های خورشیدی، از جمله سیستم‌های ترکیبی با ترکیب پنل‌های خورشیدی و توربین‌های بادی، ایده‌آل است.

ماژول‌های PV شما با کانکتور MC4، که دارای مشخصات 600 ولت و 22 تا 30 آمپر است، به طور کامل سازگار هستند. این کانکتورها برای هر نوع پروژه خورشیدی، اعم از تاسیسات کوچک خانگی تا مزارع خورشیدی وسیع، بسیار مناسب و قابل اعتماد هستند. MC4 با اندازه 2.5 تا 4.0 میلی متر مربع، انعطاف‌پذیری بالایی در اتصالات مستقیم و کابل‌های طولانی‌تر ارائه می‌دهد و آن را به انتخابی ایده‌آل برای هر نوع سیستم خورشیدی تبدیل می‌کند.
